新月型卫生纸机 / TAD卫生纸机

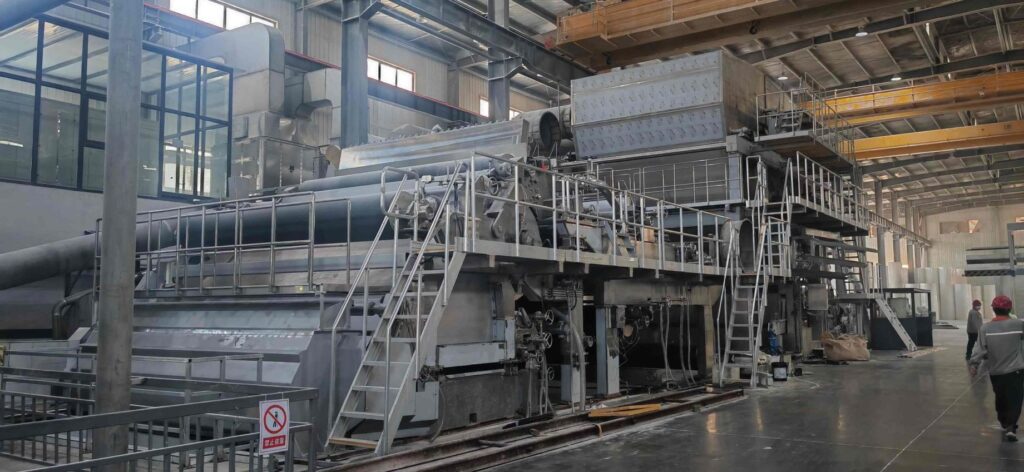

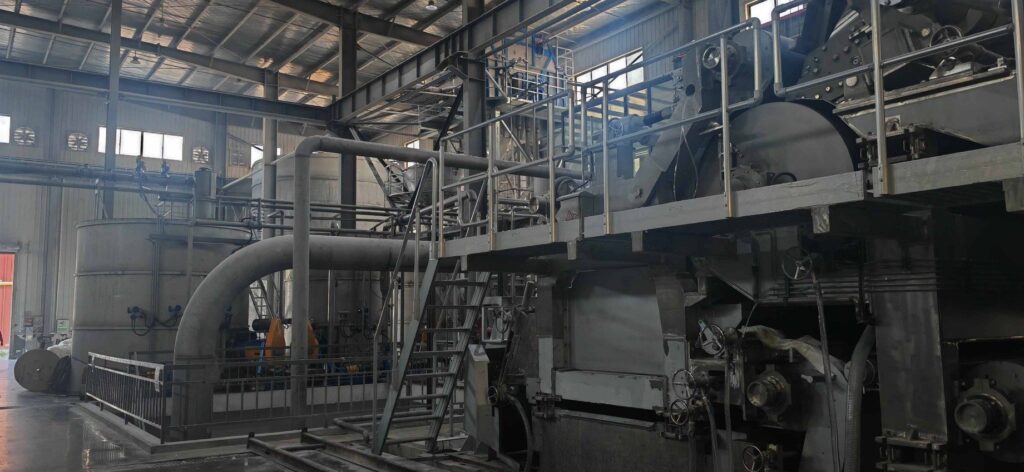

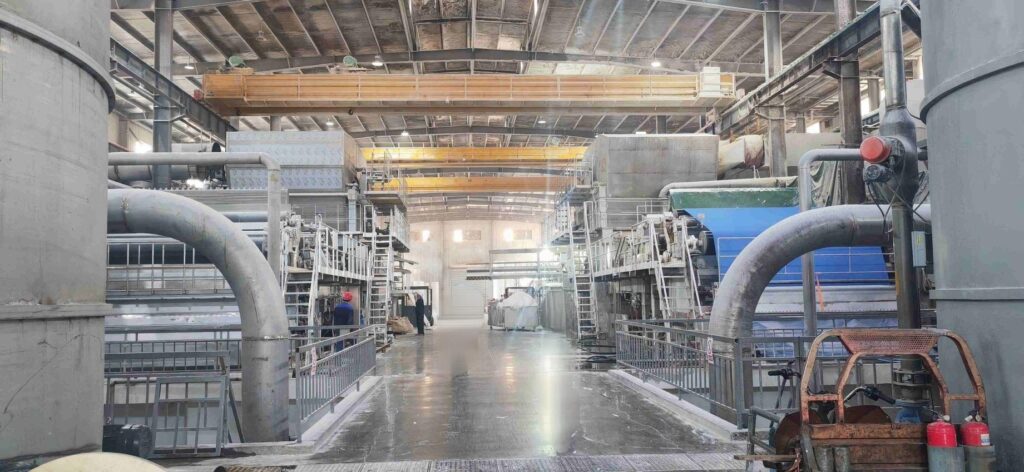

新月型卫生纸机

新月型高速生活用纸机/卫生纸机

一、新月型卫生纸机机器特点：

高质量成型
成型部分由一个成型辊和一个高性能流浆箱组成，可确保在广泛的定量范围内实现均匀且优质的纸张成型，同时保持一致的纸张定量。
成型工段：快速成型，无需真空动力，无需手动穿片。（新月型高速卫生纸机）
高性能流浆箱：其特殊的设计能在浆料注入成形网和毛毯之间的楔形间隙时，沿机器方向（MD）均匀分散浆料。这有效防止了纤维滞留等问题。

二、 技术规格（基础数据）

纸张等级：高级家用纸巾原纸
原料纤维：木浆、竹浆
基重：11–15 克/平方米
修剪宽度：3600毫米
设计速度：1200米/分钟
运行速度：1000米/分钟
绉纱比例：20%
生产能力：约60吨/天

布局：单层设计

三、新月型卫生纸机结构配置

① 流浆箱
新月型水力流浆箱，由以下部分组成：框架和调节系统、锥形管分配器、多孔板、平衡室、湍流发生器、切片唇板、完全可调的顶板（前/后、上/下）以及蜗轮全宽调节装置。
② 新月型成型器
四辊悬臂设计。辊子包括：胸辊、伏辊、张力辊和导向辊。
框架：采用焊接钢箱结构，配有不锈钢包覆的横梁和底座。
悬臂设计：更换线缆时，操作员侧框架可通过液压千斤顶升降打开，便于轻松操作线缆。
部件：自动导轨和阀门（1套）、自动张紧器（1套）、胸辊扩张装置（1套）、刮刀（4套）、高压/低压喷淋管。
线材规格：最大伸长率1.5%，最大张力10千牛/米。张力被感应并反馈至PLC控制的张紧器。两个限位开关防止张力过大。
水管理：关键设计重点。收集槽中的弯曲挡板用于收集成型辊的白水。辊收集槽用于收集刀片排出的废水。驱动侧和操作员侧均安装有防溅罩（操作员侧的防溅罩可拆卸）。

③新月型卫生纸机毛毡部分

框架：采用焊接钢箱结构，配有不锈钢包覆的横梁和底座。
悬臂设计：通过操作员侧的液压千斤顶升降，可方便地调整毡片。
部件：成型辊（1个）、真空辊（1个）、毛毡辊（6个）、毛毡真空箱（2个）、自动导向与阀门（1套）、张紧装置（1套）、刮刀（3套）、高压/低压喷淋管。
固体成型辊：新月形卫生纸机独有的部件。采用离心脱水（无真空），降低能耗。辊体：Q345钢；轴颈：回火45号钢，带1:12锥度轴承；硬橡胶覆盖层（P&J 0°硬度）。
真空辊：高速专用橡胶覆盖层（P&J 24°硬度），盲孔图案（>30%开放面积）。单真空室（316不锈钢，140°弧度）。进口石墨密封。
压辊压力：100 kN/m。液压加载系统（进口气缸、动力单元，与驱动装置联锁）确保高速下的稳定性和精确性。
毛毡真空盒：304不锈钢主体（6毫米厚，已消除应力）。氧化锆陶瓷面板（使用寿命3年）。
④ 扬克式干燥机
直径：φ3660-4877毫米
设计压力：0.8 MPa
结构：符合中国行业标准和美国机械工程师协会（ASME）规范。合金铸铁阀体（HT350）、铸铁端盖（HT350）、球墨铸铁轴颈（QT400）。
内部特点：专利设计的湍流棒和虹吸系统（见图1）可增强传热效果，减少蒸汽消耗，并提高冷凝水去除效率。
保温：获得专利的防辐射端盖保温板进一步节省蒸汽。
附件：两个轴颈上的绝缘套和旋转接头。

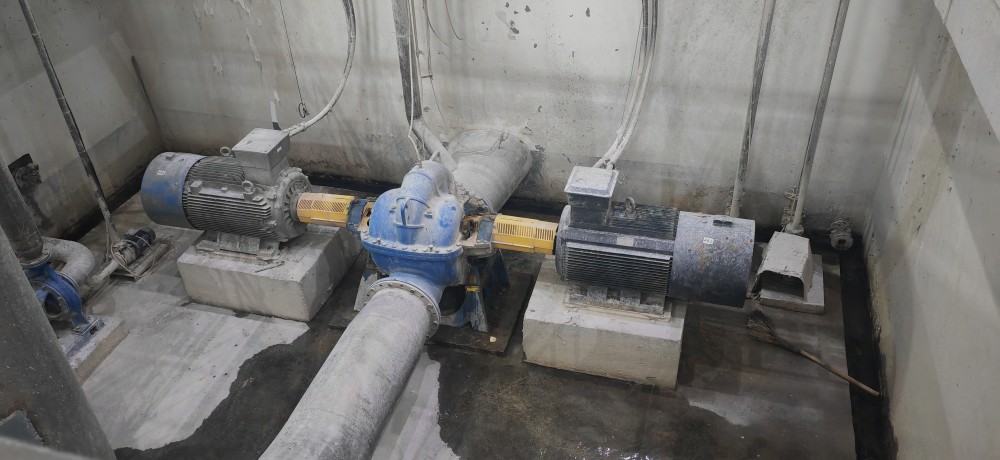

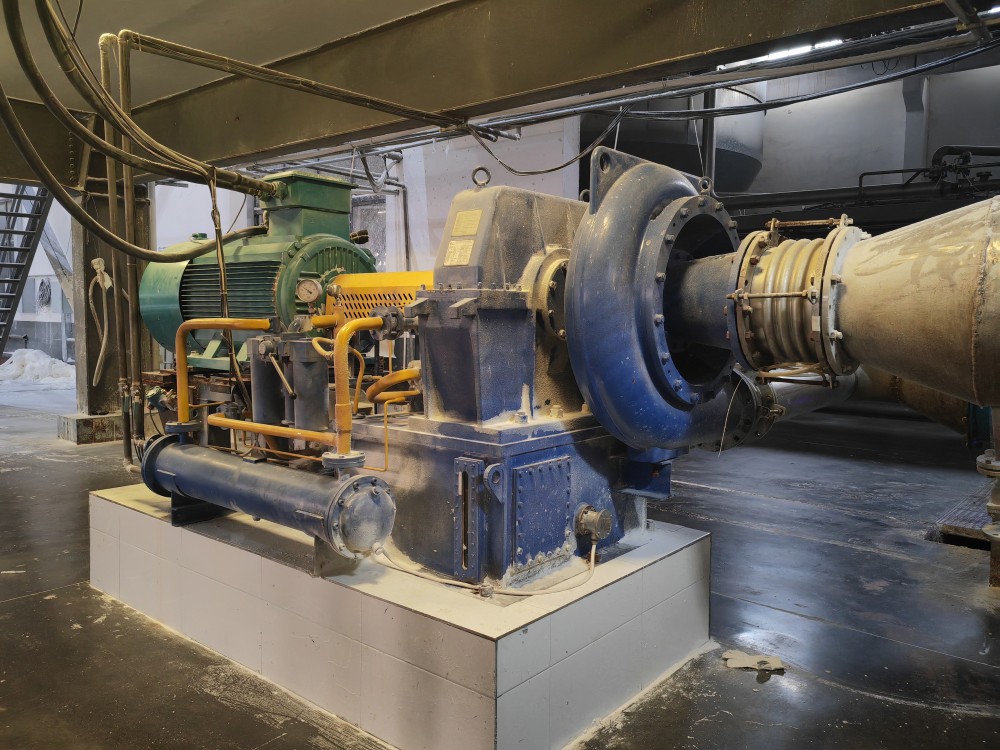

                                                                  风扇泵

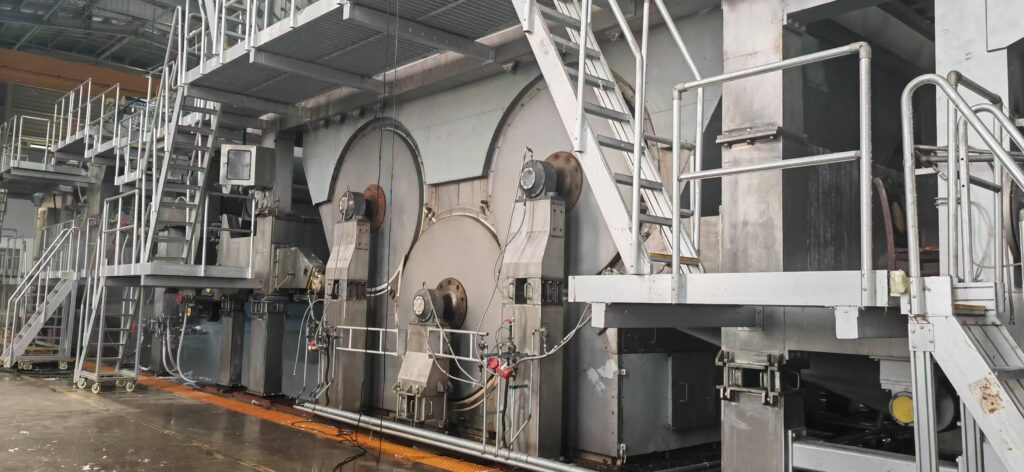

通过空气干燥器/TAD
TAD技术主要适用于两大类产品：
一类是对透气性有严格要求的产品，如汽车滤纸、高透气性纸和茶包纸；
另一种是生活用纸，它特别追求高蓬松度。

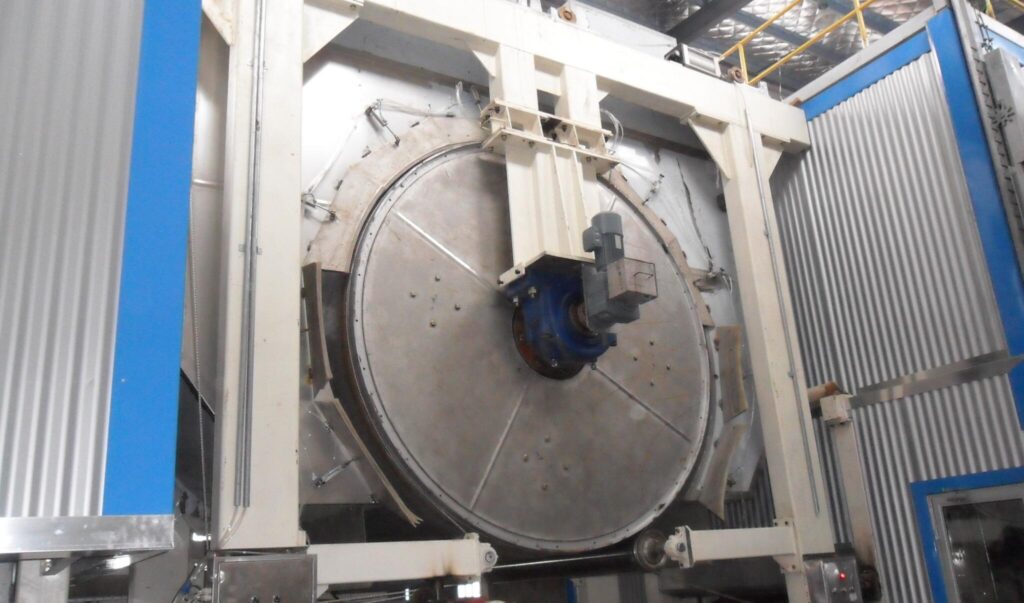

TAD 滤纸穿透式空气干燥器

家用纸制品因其体积大、质地柔软、吸水性好且价格低廉，在市场上占据了一席之地。
同时，高透气性纸张凭借其出色的透气性、干湿强度以及独特的混合纤维体系，满足了特定领域的需求。

⑤ 扬克烘缸罩

蒸汽加热式高速气罩，全不锈钢结构。罩体分为干端和湿端两部分，便于检修进入。

设计：采用带孔喷嘴，将热风直接喷向距离烘缸表面 15 mm 处。湿热空气通过排气管道排出。

组件：空气分配管道、框架、保温层、耐高温柔性连接件。

气路系统：蒸汽加热双循环系统，包含 2 台循环风机、1 台排气风机、2 组蒸汽加热器、过滤器、管道、阀门及各类仪表。

⑥ 刮刀装置总成

包含：断纸刮刀、起皱刮刀、以及清洁刮刀。

结构：采用 304 不锈钢刀架，配备进口液压加压软管，刀片材质为 SK-5 钢（规格：1.25 mm × 130 mm）。

调节性能：采用固定槽式刀片安装结构；刮刀高度可调；起皱角度可在 10° 范围内调节，以适应不同产品的工艺需求。

附件：气动加压装置、摆动装置、控制系统、移动式刀片推车及存放架。

⑦ 卷纸机 (Reel)

专为高速生活用纸生产线设计，主要特点包括：

组件：弧形辊、卷纸大滚筒、卷纸轴、自动卷纸轴存放装置、卷纸轴启动装置、主/副卷臂、两级制动缓冲系统、换卷装置、真空引纸系统。

仪表与检测：断纸检测、卷纸长度/重量/直径测量（数据传输至 DCS 系统，用于生产管理）。

⑧新月型卫生纸机润滑系统

循环油润滑系统：包含中央润滑单元，以及供油/回油压力管路。

回油流路：回油经操作侧及传动侧的集流总管汇集后，流回中央润滑单元。供油压力：4 kg/cm²。

控制与监测：对油温、油位及流量进行实时监测（信号传输至 DCS 系统，用于实现联锁保护）。主要组件均采用进口品牌。

⑨ 液压、气动及机器控制系统 (MCS)

所有操作控制台及现场控制柜：均采用不锈钢材质，主要组件均为进口品牌。

自动化功能：采用 PLC 控制系统（信号传输至 DCS 系统）。具备多项高级功能，包括：网部/毛布张力自动控制、卷纸机自动化操作、自动引纸、轴承温度监测等——旨在全面提升设备运行的安全性、稳定性和操作便捷性。

⑩新月型卫生纸机驱动控制系统
驱动类型：带矢量控制的交流变频驱动（VFD）。
控制架构：三级全数字网络化可编程逻辑控制器（PLC）。
反馈：光学编码器数字闭环。
电源：共用直流母线。
组件：
变频驱动器：ABB ACS800系列（重型）
可编程逻辑控制器（PLC）：西门子S7-300
人机界面：西门子MP277-10触摸面板
网络：Profibus-DP，与工厂分布式控制系统（DCS）集成，实现集中监控。

四、节能设计

耗电量：≤280千瓦时/吨（与传统机器相比减少45-75%）
蒸汽消耗量：≤2.3吨/吨（减少50-60%）
新鲜水用量：≤3吨/吨（减少50-60%）
分散剂：根据纸张要求，尽量减少或消除。
毛毡寿命：60–90天。简化的线/毛毡更换设计缩短了停机时间，提高了效率。

五、新月型卫生纸机设备技术参数

六、新月型卫生纸机优势

3600/1200 Crescent Tissue Machine体现了现代原则：幅宽大、速度快、安全、稳定、节能、高效、品质卓越且自动化程度高。它满足了市场对国产高速卫生纸机的需求，并使用户能够：
生产优质纸巾
创造价值并优化运营
打造品牌并扩大市场覆盖范围

七、 纸巾加工生产线

卫生纸加工生产线是卫生纸制造过程中的关键环节，主要负责将造纸过程中生产出的半成品大轴纸加工成符合市场销售标准的最终产品。
其核心功能包括对半成品进行精细加工，以提高其实用性和商业价值。卫生纸后处理生产线的主要功能包括复卷、分切、压花、打孔、上胶和包装等工序。
复卷机将大轴纸张复卷成小卷，以便后续加工；分切单元根据要求被切割成不同的宽度或长度；压花和打孔可提升纸张的柔软度、吸水性或易用性；喷胶用于固定卷筒纸的结构；包装设备完成密封和包装，以确保产品卫生和货架展示。 ‌
