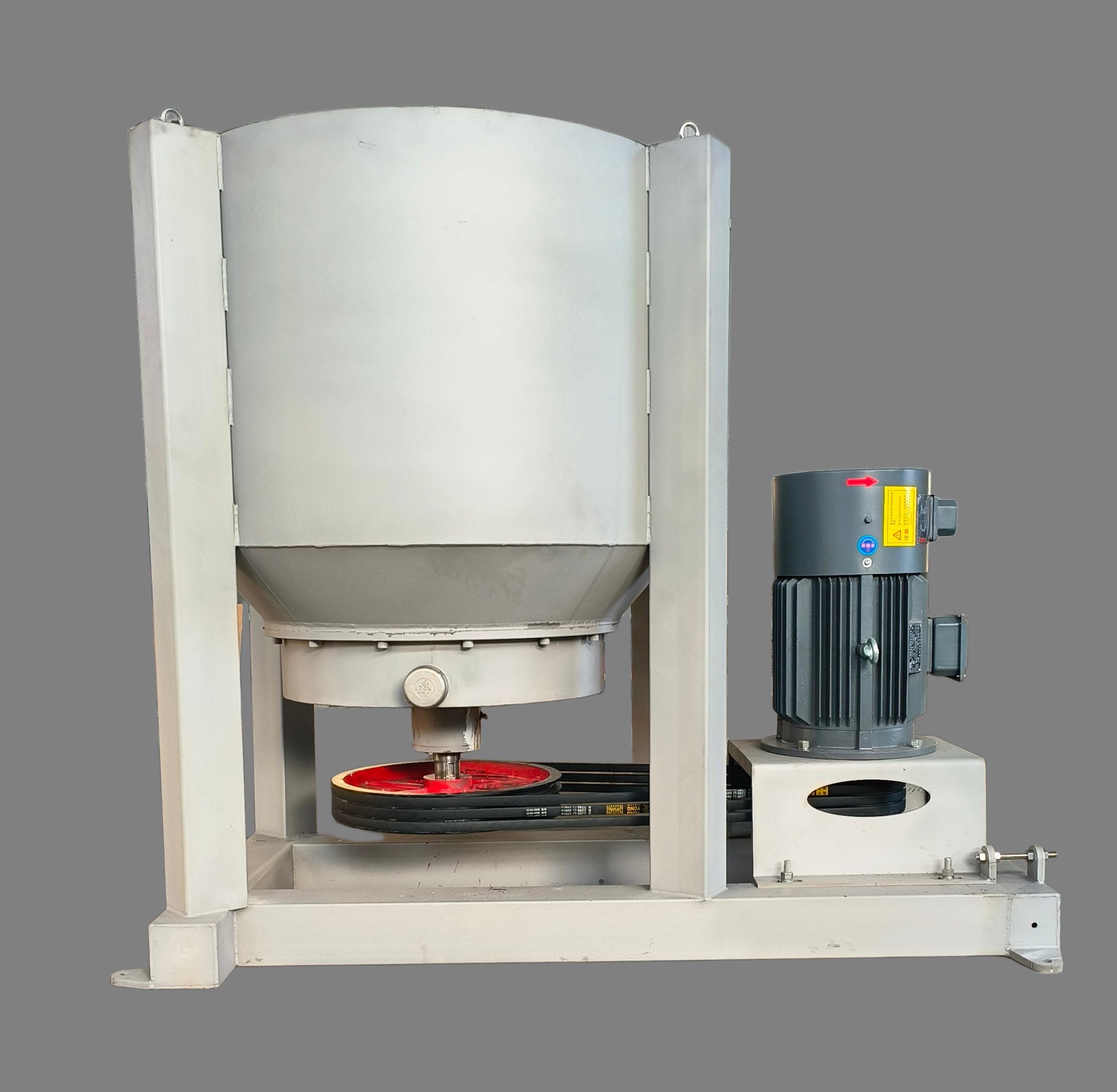

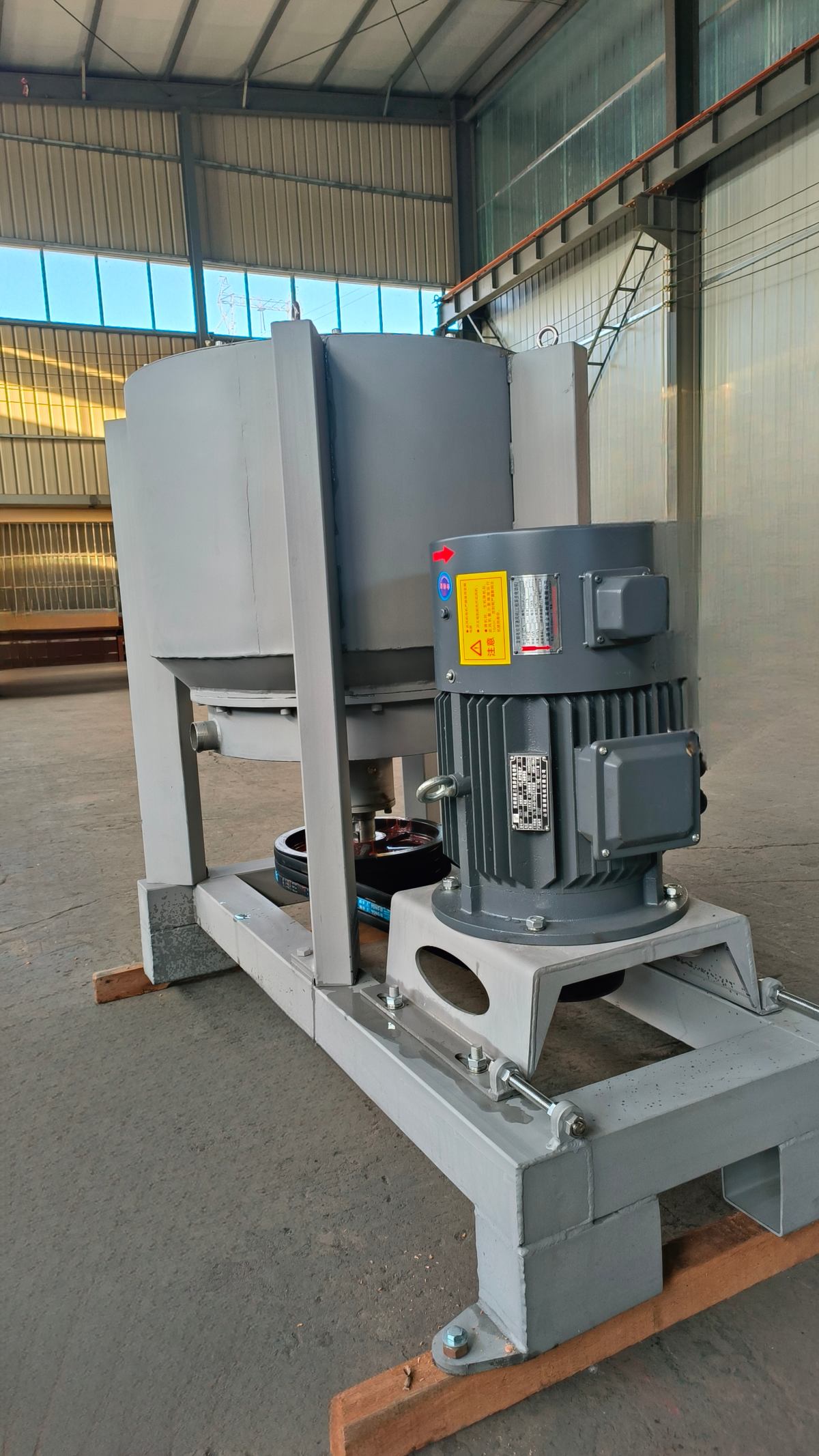

实验室碎浆机-造纸试验机设备

实验室碎浆机是湿法非织造和造纸行业中用于碎解、流解及分散的机械设备，可将浆板、损纸及废纸等原料转化为纤维状浆体，并在湿法非织造布工艺中实现纤维解离。

其核心部件为盆底中央的转盘，盘面装配轮叶，四周配有带刀片的固定盘，通过电动机驱动转轴或联轴器带动转盘运转，利用机械作用与纤维摩擦实现离解。

该设备立式结构为主，转盘直径类型涵盖3000mm以下、3000-4000mm及4000mm以上规格，应用领域包括纸浆造纸厂、纸板包装制造商等。

我们研发的多转子单驱动碎浆机通过传动齿轮啮合实现转子平稳转动，并通过弹簧与弹性阻尼器调节叶轮伸缩运动，增加搅拌区域；其立卧双式碎浆机采用蜗轮蜗杆传动消除盲区，相关专利涵盖低功耗、分区式制浆等技术

双涡流水力碎浆机主要由槽体、刀盘、筛板、填料室、轴承体、传动轴、蜗轮调节机构、三角带轮和电机等组成，适用于废书报纸、废箱板纸的碎解制浆，用于生产卫生纸、新闻纸、挂面箱板纸和胶印书刊纸，并能处理长纤维木浆、棉浆、草浆等原料。

卧式水力碎浆机的产品属性包括自动化程度为半自动、加工定制支持、用途为包装用纸、疏解浓度在0.1%-15%范围内、容积20升以及主要材料为0cr18ni9不锈钢。市场上有转鼓式等多种类型的水力碎浆机。

卧式水力碎浆机是常见的实验室设备，其自动化程度为半自动，支持加工定制，主要结构材料采用0Cr18Ni9不锈钢，典型容积为20升，适用于包装用纸的碎解。它采用推送式循环解离方式，解离浓度范围在0.1%-15%之间，整机为框架一体结构，便于浆料收集处理。

一种创新的多转子单驱动且叶轮可自动调节式碎浆机设计，其特点是采用单电机驱动，通过传动装置槽体上的内齿、传动齿轮、平衡齿轮的相互啮合，带动多个碎浆机转子平稳匀速转动。

其核心设计在于通过圆盘下端的弹簧、弹性阻尼器与碎浆机转子连接，上端圆盘槽中的内推杆、弹簧、弹性阻尼器和外推杆与叶轮连接，实现了叶轮在轴向和径向的自动伸缩运动，从而扩大流体搅拌区域。该设计结构紧凑，旨在降低能耗并提高效率。

实验室碎浆机的核心技术原理在于，其叶轮转动时，槽体中的浆料沿着轴线中心吸入，从圆周高速抛出，形成剧烈的湍流循环，通过水体强烈的搅动、剪切及纸浆间的摩擦、搓揉，使纸片分散，油墨皂化，纤维膨胀，从而完成碎浆功能。

然而，传统碎浆机普遍存在耗能高、工作效率低、系统繁琐、故障率高、维护困难且具有一定安全隐患等问题，其启动电流大，还可能影响电网的稳定及其他用电设备的运行安全。
